پنل خورشیدی چیست و از چه اجزایی ساخته میشود؟
پنل خورشیدی چیست و از چه اجزایی ساخته میشود؟

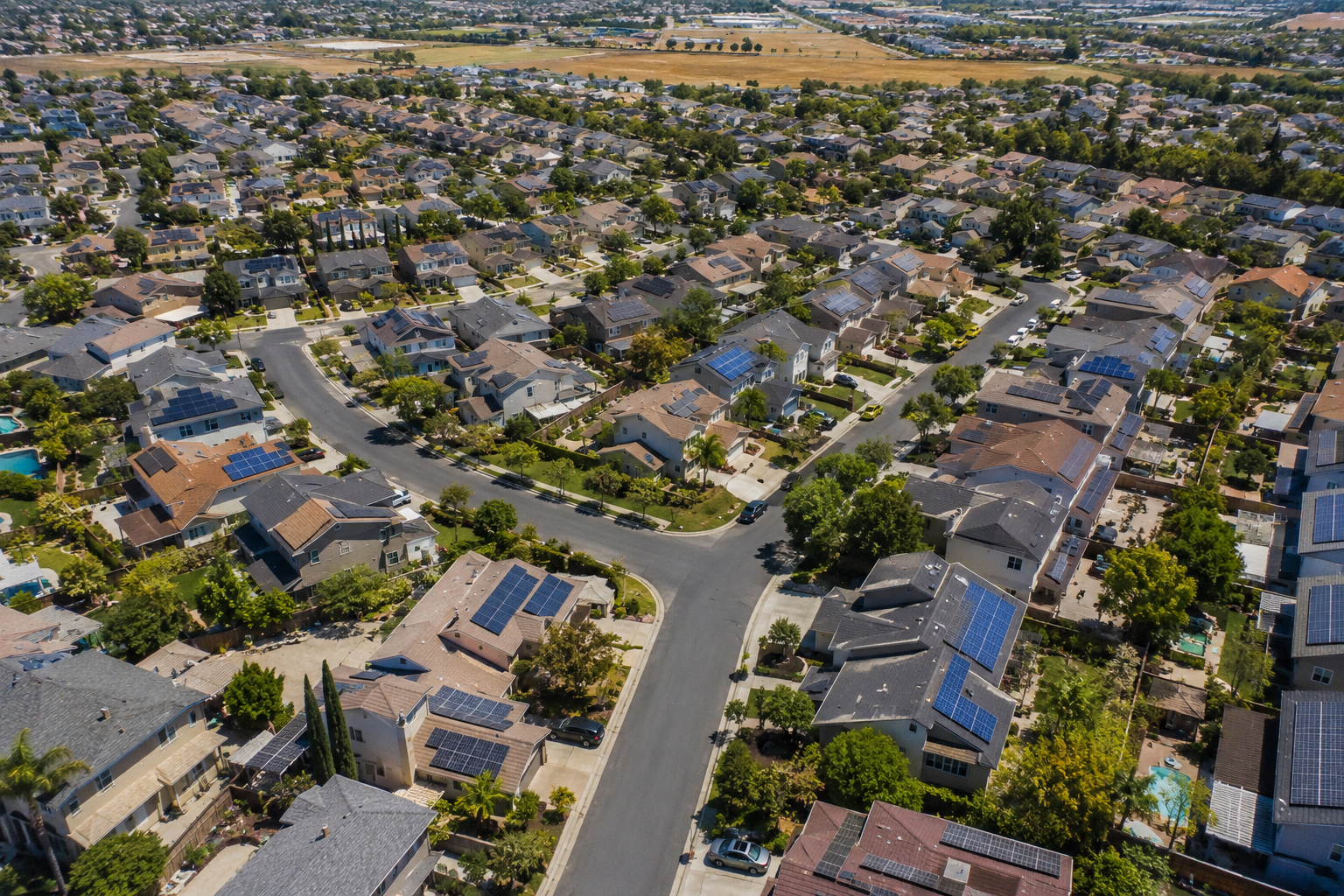

اگر تا به حال پنلهای خورشیدی را روی پشتبام خانهها، کارخانهها یا نیروگاههای خورشیدی دیده باشید، احتمالاً این سؤال برایتان پیش آمده که پنل خورشیدی چیست و چگونه کار میکند؟
پنل خورشیدی یکی از مهمترین اجزای سیستم تولید برق خورشیدی است که با دریافت نور خورشید، انرژی آن را به برق تبدیل میکند. اما این تجهیز تنها یک صفحه ساده نیست؛ بلکه از سلولهای خورشیدی، لایههای محافظ، قاب فلزی، جعبه اتصال و بخشهای مختلف دیگری تشکیل شده است که هرکدام وظیفه مشخصی دارند.
در این مقاله با ساختار پنل خورشیدی، اجزای تشکیلدهنده آن و نقش هر قسمت آشنا میشوید.
پنل خورشیدی چیست؟
پنل خورشیدی (Solar Panel) مجموعهای از سلولهای خورشیدی است که در کنار یکدیگر قرار گرفتهاند تا بتوانند نور خورشید را به برق تبدیل کنند.
هر سلول بهتنهایی مقدار کمی برق تولید میکند، بنابراین تعداد زیادی سلول در کنار هم قرار میگیرند تا توان خروجی افزایش پیدا کند.
برای محافظت از این سلولها، لایههای مختلفی مانند شیشه محافظ، لایههای آببندی، صفحه پشتی و قاب آلومینیومی روی آنها قرار میگیرد تا پنل در برابر باران، گردوغبار، رطوبت، باد و تغییرات دما مقاوم باشد.
تفاوت سلول، ماژول و پنل خورشیدی چیست؟
این سه اصطلاح معمولاً به جای یکدیگر استفاده میشوند، اما از نظر فنی تفاوت دارند.
سلول خورشیدی
کوچکترین بخش تولید برق است و تبدیل نور خورشید به انرژی الکتریکی در همین قسمت انجام میشود.
ماژول خورشیدی
مجموعهای از چندین سلول خورشیدی است که در یک ساختار محافظ قرار گرفتهاند.
پنل خورشیدی
در استفاده روزمره، ماژول خورشیدی همان پنل خورشیدی نامیده میشود و چند پنل در کنار هم یک آرایه یا سیستم خورشیدی را تشکیل میدهند.
خلاصه ساختار:
سلول خورشیدی ← پنل خورشیدی ← آرایه خورشیدی
سلول خورشیدی از چه مادهای ساخته میشود؟
بیشتر سلولهای خورشیدی از مادهای به نام سیلیکون ساخته میشوند.
سیلیکون یک نیمهرسانا است و قابلیت کنترل حرکت الکترونها را دارد. هنگامی که نور خورشید به سلول سیلیکونی برخورد میکند، انرژی فوتونها باعث آزاد شدن الکترونها شده و جریان برق تولید میشود.
خطوط فلزی باریک روی سطح سلول نیز وظیفه جمعآوری و انتقال این جریان را بر عهده دارند.

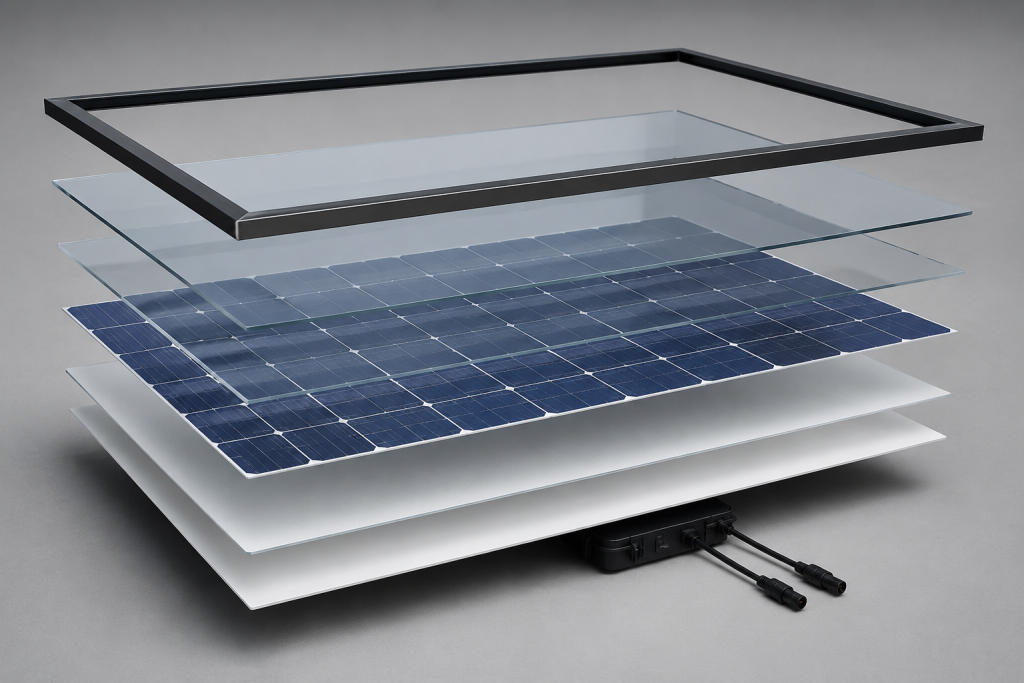

اجزای پنل خورشیدی
پنل خورشیدی از چندین لایه تشکیل شده که هم وظیفه تولید برق و هم محافظت از سلولها را بر عهده دارند.
۱. شیشه محافظ
بالاترین لایه پنل است و باید نور خورشید را با کمترین بازتاب عبور دهد.
همزمان از سلولها در برابر باران، گردوغبار، باد و ضربههای معمول محافظت میکند.
۲. لایه محافظ سلولها
سلولهای خورشیدی بسیار نازک و حساس هستند.
این لایه شفاف باعث ثابت ماندن سلولها شده و از نفوذ رطوبت و آلودگی جلوگیری میکند، بدون اینکه مانع عبور نور شود.
۳. سلولهای خورشیدی
سلولها مهمترین بخش پنل هستند و عملیات تبدیل نور به برق در آنها انجام میشود.
سلولها معمولاً با نوارهای فلزی به یکدیگر متصل هستند و آسیب یا ایجاد سایه روی بخشی از آنها میتواند عملکرد کل پنل را کاهش دهد.
۴. اتصالات فلزی
خطوط نقرهای روی سطح سلولها جریان تولیدشده را جمعآوری کرده و به سایر قسمتهای مدار منتقل میکنند.
کیفیت این اتصالات نقش مهمی در راندمان پنل دارد.
۵. صفحه پشتی (Backsheet)
این لایه از بخش داخلی پنل در برابر رطوبت، گردوغبار و عوامل محیطی محافظت میکند و بهعنوان عایق الکتریکی نیز عمل میکند.
۶. قاب آلومینیومی
قاب فلزی علاوه بر افزایش استحکام پنل، از لبهها محافظت کرده و امکان نصب روی سازه نگهدارنده را فراهم میکند.
به دلیل وزن کم و مقاومت بالا، معمولاً از آلومینیوم ساخته میشود.
۷. جعبه اتصال (Junction Box)
در پشت پنل قرار دارد و محل اتصال کابلهای خروجی است.
برق تولیدشده از طریق این قسمت به اینورتر و سایر تجهیزات سیستم منتقل میشود.
درون جعبه اتصال معمولاً دیودهای محافظ نیز قرار دارند که به عملکرد بهتر سیستم کمک میکنند.
۸. کابلها و کانکتورها
کابلهای خروجی برق تولیدشده را به سایر تجهیزات منتقل میکنند.
کانکتورها نیز امکان اتصال چند پنل به یکدیگر را فراهم کرده و باید در برابر نور خورشید، رطوبت و شرایط محیطی مقاوم باشند
چرا پنل خورشیدی آبی یا مشکی است؟
رنگ پنل به نوع سلول و فناوری ساخت آن بستگی دارد.
برخی پنلها آبیرنگ هستند و ساختار سلولهای آنها مشخص است، در حالی که برخی دیگر ظاهری کاملاً مشکی و یکدست دارند.
البته رنگ بهتنهایی معیار کیفیت نیست و عواملی مانند راندمان، کیفیت ساخت، توان خروجی و گارانتی اهمیت بیشتری دارند.

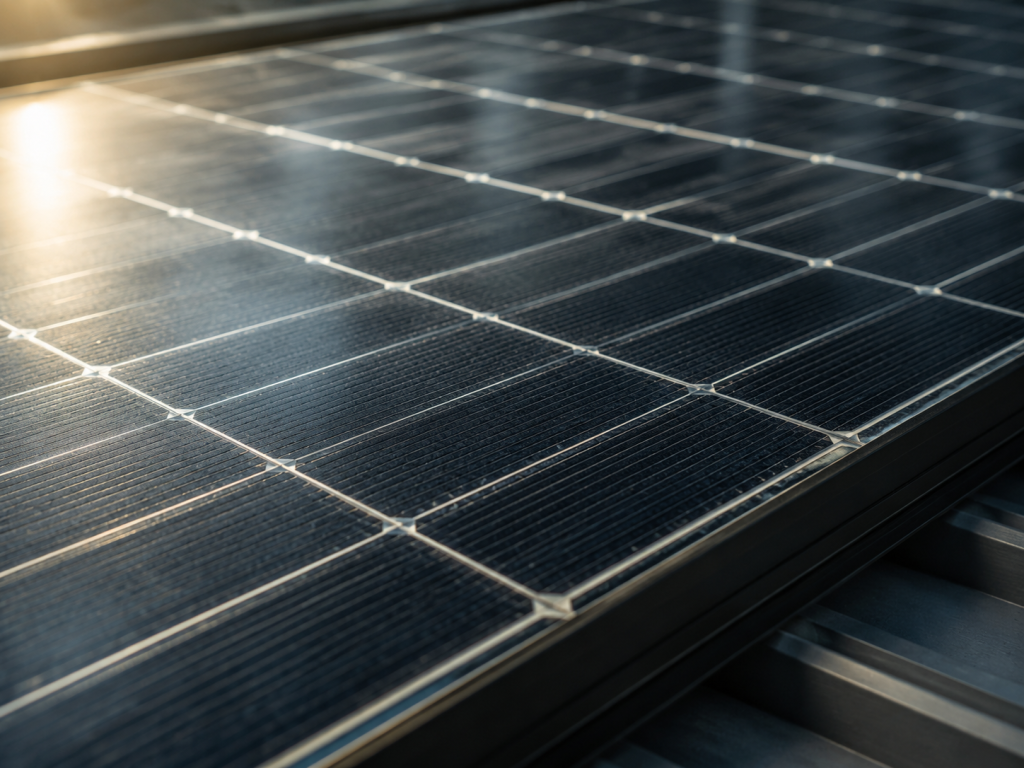

خطوط نقرهای روی سلولهای خورشیدی چه وظیفهای دارند؟
این خطوط فلزی وظیفه جمعآوری جریان تولیدشده را بر عهده دارند.
طراحی آنها باید به گونهای باشد که ضمن انتقال مناسب جریان برق، کمترین میزان نور خورشید را مسدود کنند.

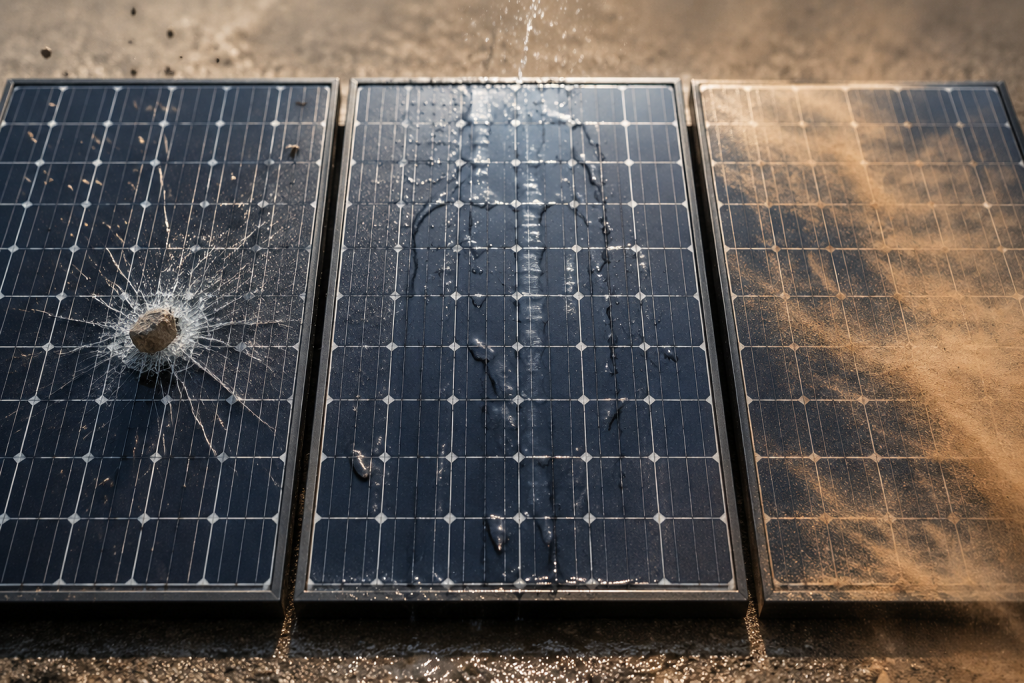

آیا پنل خورشیدی ضدآب است؟
پنلهای خورشیدی برای نصب در فضای باز طراحی شدهاند و در برابر باران و رطوبت معمول مقاومت بالایی دارند.
با این حال، آسیب به قاب، شکستن شیشه یا نصب غیراصولی میتواند باعث نفوذ آب و کاهش عمر مفید پنل شود.
ضدآب بودن به معنی غوطهور شدن در آب نیست، بلکه به معنای مقاومت در برابر شرایط طبیعی محیط است.
آیا پنل خورشیدی ممکن است بشکند؟
اگرچه شیشه پنل مقاومت بالایی دارد، اما در برابر ضربه شدید، سقوط اجسام سنگین یا حملونقل نامناسب ممکن است آسیب ببیند.
گاهی نیز ترکهای بسیار ریزی ایجاد میشوند که در ظاهر دیده نمیشوند اما میتوانند در طول زمان عملکرد پنل را کاهش دهند.
آیا پنل خورشیدی نیاز به نظافت دارد؟
بله.
گردوغبار، برگ درختان یا فضولات پرندگان میتوانند مانع رسیدن نور کافی به سلولها شوند و تولید برق را کاهش دهند.
میزان نیاز به شستوشو به شرایط محیطی محل نصب بستگی دارد و باید با روشهای مناسب و ایمن انجام شود.
یک پنل خورشیدی چقدر برق تولید میکند؟
توان پنل معمولاً با واحد وات مشخص میشود؛ برای مثال ۴۵۰ وات.
اما این مقدار به معنای تولید دائمی ۴۵۰ وات نیست و میزان واقعی برق تولیدی به شدت تابش، زاویه نصب، دما، وجود سایه، تمیزی سطح پنل و کیفیت تجهیزات وابسته است.
اطلاعات درجشده روی برچسب پنل خورشیدی
روی برچسب پشت پنل معمولاً اطلاعات زیر درج میشود:
- نام و مدل پنل
- توان نامی
- ولتاژ
- جریان
- حداکثر ولتاژ مجاز
- ابعاد و وزن
- شماره سریال
- استانداردها و گواهیهای فنی
این اطلاعات برای طراحی صحیح سیستم خورشیدی اهمیت زیادی دارند.
