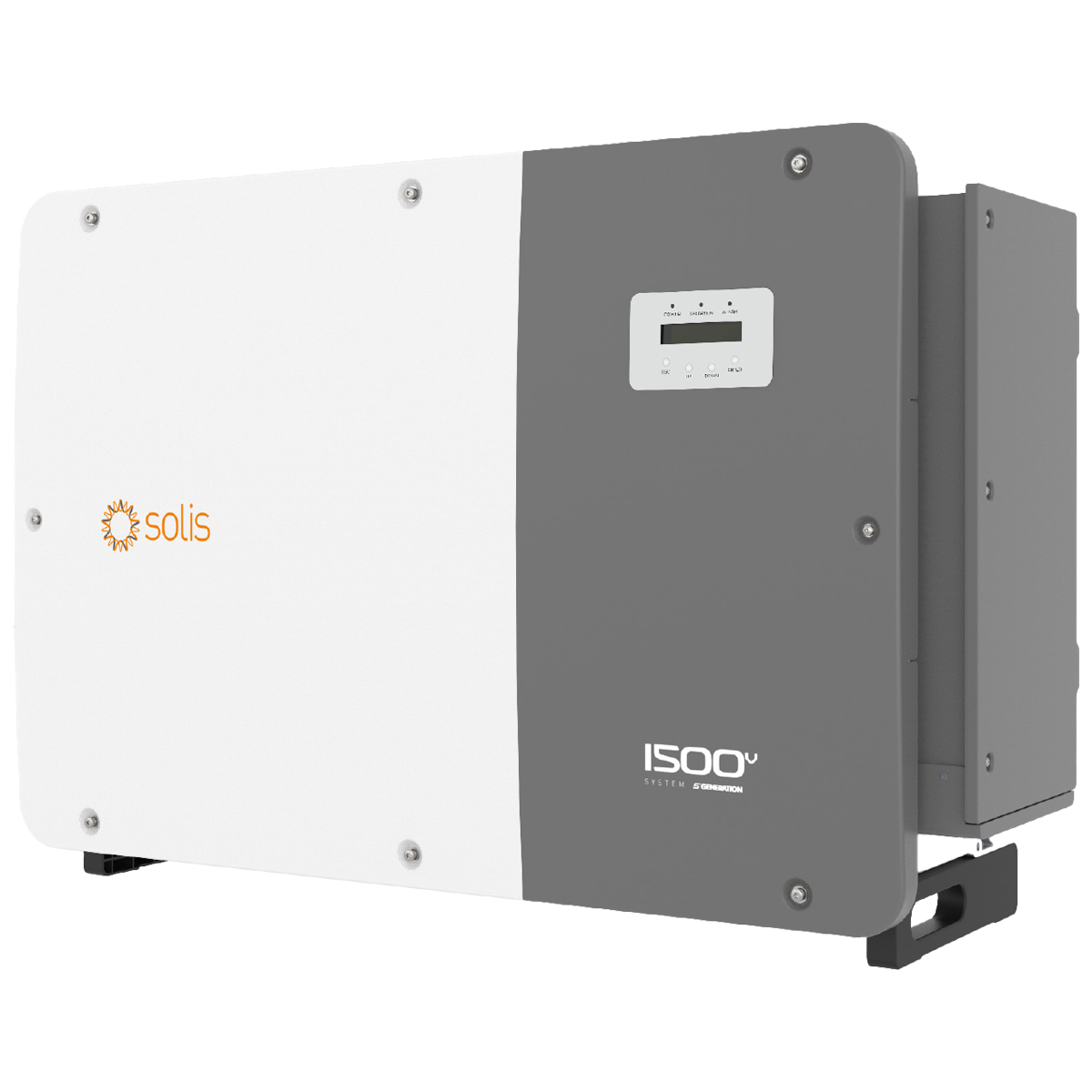

مشخصات فنی اینورتر متصل به شبکه صنعتی Solis سری (125-185)K-EHV-5G-US-PLUS
| مدلها |
| حداکثر ولتاژ ورودی DC |
1500 V
|
| ولتاژ نامی ورودی DC |
950 V
|
| ولتاژ راهاندازی (Start-up Voltage) |
500 V
|
| محدوده ولتاژ ردیاب MPPT |
480–1500 V
|
| حداکثر جریان ورودی MPPT |
9 × 30 A (مدل 125K) | 12 × 30 A (مدل 185K)
|
| حداکثر جریان اتصال کوتاه (Isc) |
9 × 50 A (مدل 125K) | 12 × 50 A (مدل 185K)
|
| تعداد MPPT / حداکثر استرینگ ورودی |
9 / 18 (مدل 125K) | 12 / 24 (مدل 185K)
|
| نسبت DC به AC و سازگاری با پنل |
> 1.5 DC/AC ratio | Compatible with 550W+ bifacial modules
|
| توان نامی خروجی AC |
125 kW / 185 kW
|
| حداکثر توان ظاهری خروجی AC |
137.5 kVA (مدل 125K) | 185 kVA (مدل 185K)
|
| حداکثر توان اکتیو خروجی AC |
137.5 kW (مدل 125K) | 185 kW (مدل 185K)
|
| ولتاژ نامی و ساختار شبکه AC |
3Φ/PE, 600 V
|
| فرکانس نامی شبکه |
60 Hz
|
| حداکثر جریان خروجی AC |
132.3 A (مدل 125K) | 178.0 A (مدل 185K)
|
| ضریب توان (Power Factor) |
> 0.99 (0.8 leading – 0.8 lagging)
|
| اعوجاج هارمونیکی کل جریان (THDi) |
< 3%
|
| حداکثر راندمان (Max. Efficiency) |
98.6% (مدل 125K) | 98.7% (مدل 185K)
|
| راندمان کمیسیون انرژی کالیفرنیا (CEC) |
98.3%
|
| حفاظت پلاریته معکوس DC |
دارد (Yes)
|
| سطح حفاظت سرج (Surge Protection) |
DC Type II / AC Type II
|
| پایش خطای زمین و حفاظت ضدجزیرهای |
دارد (Ground fault monitoring & Anti-islanding protection)
|
| پایش هوشمند استرینگها (Strings Monitoring) |
دارد (Yes)
|
| حفاظت خطای قوس الکتریکی (Integrated AFCI) |
دارد (Proactively reduces fire risk)
|
| سیستم بازیابی PID شبانه (Integrated PID Recovery) |
دارد (Nighttime PID recovery function)
|
| اسکن هوشمند منحنی مشخصه (I/V Curve Scanning) |
دارد (Smart I-V curve scan)
|
| طراحی بدون فیوز (Fuse-free Design) |
ایمن و بدون نیاز به نگهداری (Safe and maintenance free)
|
| ابعاد (عرض × ارتفاع × عمق) |
1170 × 770 × 384 mm (46.1 × 30.3 × 15.1 in)
|
| وزن |
109 kg / 240 lbs (مدل 125K) | 113 kg / 249 lbs (مدل 185K)
|
| توپولوژی ساختار اینورتر |
Transformerless (بدون ترانسفورماتور)
|
| مصرف خودکار در شب (Night Self-consumption) |
< 2 W
|
| رطوبت نسبی مجاز |
0–100%
|
| محدوده دمای کاری محیط |
-30°C تا +60°C (-22°F تا 140°F)
|
| دمای نگهداری و انبارداری |
-40°C تا +80°C (-40°F تا 176°F)
|
| درجه حفاظت محیطی و مقاومت به خوردگی |
NEMA TYPE 4X | C5 Anti-Corrosion Level
|
| سیستم خنککاری |
Intelligent fan-cooling (فن هوشمند کنترلشده)
|
| حداکثر ارتفاع کاری مجاز از سطح دریا |
4000 m (13,120 ft)
|
| نوع کانکتور ورودی DC |
MC4 connector (پشتیبانی از کانکتور Y)
|
| نوع ترمینال خروجی AC |
OT terminal (750 MCM)
|
| نمایشگر و مانیتورینگ |
LCD
|
| درگاههای ارتباطی |
RS485, Optional: Power Line Communication (PLC)
|
| ویژگیهای هوشمند و اقتصادی |
آپدیت فریمور از راه دور، کنترل سیگنال خارجی، رزرو اتصال به سیستم ذخیره انرژی DC (ESS)
|
| استانداردها و تاییدهها |
UL 1741, UL 1998, UL1699B, IEEE 1547, FCC Part 15 (Class A & B), CAN/CSA C22.2 107.1-1, California Rule 21 Phases II & III
|
