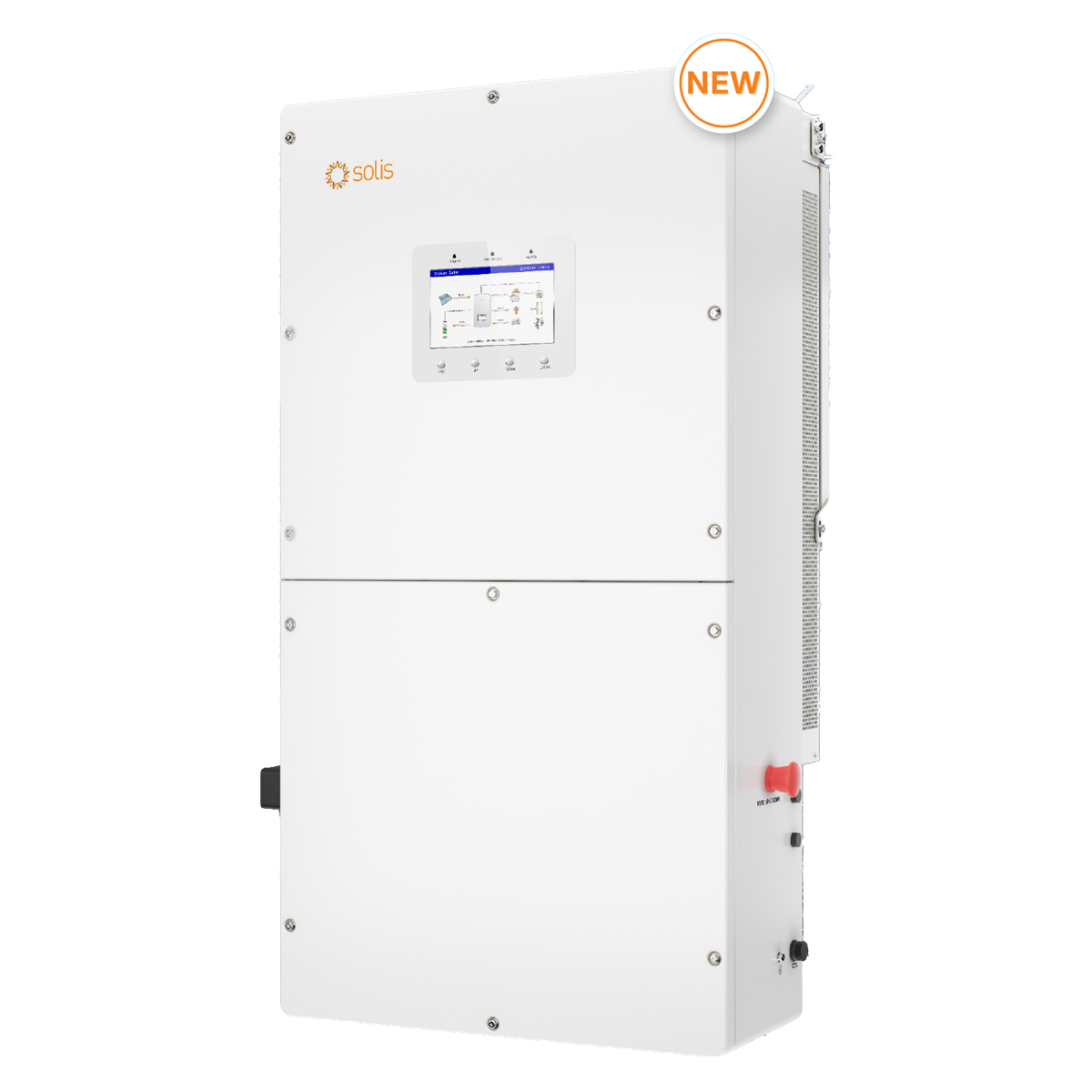

اینورتر متصل به شبکه سه‌فاز تجاری Solis سری S5-GC(50-60)K-LV-US

خروجی سه‌فاز ۲۰۸ ولت پرتوان: اتصال به شبکه سه‌فاز 3Φ/PE, 208V با توان‌های ۵۰kW و ۶۰kW و جریان خروجی تا ۱۶۶.۵ آمپر

راندمان و بازدهی بالا: حداکثر راندمان ۹۷.۵٪ و راندمان استاندارد CEC کالیفرنیا ۹۷.۰٪

تراکم ردیاب‌های توان با ۵ تا ۶ ترکر MPPT: مجهز به ۵ تا ۶ ردیاب MPPT کاملاً مستقل با ظرفیت ۱۰ تا ۱۲ استرینگ ورودی و جریان ورودی ۳۲ آمپر به ازای هر MPPT

مقاومت محیطی و عایقی ممتاز: درجه حفاظت محیطی NEMA TYPE 4X همراه با سطح حفاظت ضدخوردگی C5 و عملکرد پایدار در بازه دمایی ۳۰- تا ۶۰+ درجه سانتی‌گراد

سیستم‌های حفاظتی و هوشمند کامل: مجهز به فرستنده خاموشی سریع یکپارچه (Integrated Rapid Shutdown فرستنده APsmart یا Tigo)، حفاظت قوس الکتریکی AFCI، بازیابی شبانه اثر PID و اسکن هوشمند منحنی I-V

مقایسه

افزودن به علاقه مندی

دسته: پنل خورشیدی

توضیحات

مشخصات فنی اینورتر تجاری Solis سری S5-GC(50-60)K-LV-US

مشخصات فنی اینورتر متصل به شبکه سه‌فاز Solis سری S5-GC(50-60)K-LV-US

مدل‌های محصول
مدل‌ها	S5-GC50K-LV-US \| S5-GC60K-LV-US
مشخصات ورودی DC (آرایه پنل‌های خورشیدی)
حداکثر ولتاژ ورودی DC	1000 V
ولتاژ نامی ورودی DC	600 V
ولتاژ راه‌اندازی (Start-up Voltage)	195 V
محدوده ولتاژ ردیاب MPPT	180–1000 V
حداکثر جریان ورودی MPPT	5 × 32 A (مدل 50K) \| 6 × 32 A (مدل 60K)
حداکثر جریان اتصال کوتاه (Isc)	5 × 50 A (مدل 50K) \| 6 × 50 A (مدل 60K)
تعداد ردیاب‌های MPPT / تعداد استرینگ ورودی	5 / 10 (مدل 50K) \| 6 / 12 (مدل 60K)
نسبت DC به AC و تراکم ردیابی توان	> 1.5 DC/AC ratio \| High power tracking density 100MPPT/MW
سازگاری با پنل‌های خورشیدی	سازگار با پنل‌های دوطرفه پرتوان (Compatible with 500W+ bifacial modules)
مشخصات خروجی AC (اتصال به شبکه)
توان نامی خروجی AC	50 kW / 60 kW
حداکثر توان ظاهری خروجی AC	50 kVA / 60 kVA
حداکثر توان اکتیو خروجی AC	50 kW / 60 kW
ولتاژ نامی و ساختار شبکه AC	3Φ/PE, 208 V
فرکانس نامی شبکه	60 Hz
حداکثر جریان خروجی AC	138.8 A (مدل 50K) \| 166.5 A (مدل 60K)
ضریب توان (Power Factor)	> 0.99 (0.8 leading – 0.8 lagging)
اعوجاج هارمونیکی کل جریان (THDi)	< 3%
راندمان و بازدهی
حداکثر راندمان (Max. Efficiency)	97.5%
راندمان کمیسیون انرژی کالیفرنیا (CEC)	97.0%
حفاظت‌های یکپارچه و ایمنی
حفاظت پلاریته معکوس DC	دارد (Yes)
حفاظت در برابر اضافه ولتاژ ناگهانی (Surge Protection)	DC Type II / AC Type II
پایش خطای زمین و حفاظت ضدجزیره‌ای	دارد (Ground fault monitoring & Anti-islanding protection)
پایش هوشمند استرینگ‌ها (Strings Monitoring)	دارد (Yes)
حفاظت قوس الکتریکی (Integrated AFCI)	دارد (کاهش ریسک آتش‌سوزی به‌صورت فعال)
سیستم بازیابی اثر PID در شب (Integrated PID Recovery)	دارد (Nighttime PID recovery function)
اسکن منحنی مشخصه جریان-ولتاژ (I/V Curve Scanning)	دارد (Smart I-V curve scan)
خاموشی سریع یکپارچه (Integrated Rapid Shutdown)	Built-in APsmart or Tigo Transmitter
سازگاری با تجهیزات MLRSD	TS4-A-F/2F/O, APSmart RSD-S/RSD-D
طراحی بدون فیوز (Fuse-free Design)	ایمن و بدون نیاز به نگهداری و تعویض فیوز
مشخصات عمومی و شرایط محیطی
ابعاد اینورتر (عرض × ارتفاع × عمق)	1065 × 567 × 344.5 mm (41.9 × 22.3 × 13.6 in)
وزن خالص	87 kg / 191.8 lbs (مدل 50K) \| 90 kg / 198.4 lbs (مدل 60K)
توپولوژی ساختار اینورتر	Transformerless (بدون ترانسفورماتور)
توان مصرفی در شب (Night Self-consumption)	< 2 W
رطوبت نسبی مجاز محیط	0–100%
محدوده دمای کاری محیط	-30°C تا +60°C (-22°F تا 140°F)
دمای نگهداری و انبارداری	-40°C تا +80°C (-40°F تا 176°F)
درجه حفاظت محیطی و مقاومت در برابر خوردگی	NEMA TYPE 4X \| C5 Anti-Corrosion Level
سیستم خنک‌کاری	Intelligent fan-cooling (خنک‌کاری با فن هوشمند)
حداکثر ارتفاع کاری مجاز از سطح دریا	4000 m (13,120 ft)
اتصالات، پورت‌ها و استانداردها
نوع کانکتور ورودی DC	MC4 connector (پشتیبانی از کانکتورهای Y)
نوع ترمینال خروجی AC	OT terminal (500 MCM)
نمایشگر و مانیتورینگ	LCD
درگاه‌های ارتباطی	RS485, Optional: Power Line Communication (PLC)
ویژگی‌های هوشمند و اقتصادی	ارتقای فریمور از راه دور، کنترل سیگنال خارجی، پشتیبانی از اتصال به سیستم ذخیره انرژی DC (ESS)
استانداردها و تاییده‌ها	UL 1741, UL 1998, UL 1699B, IEEE 1547-2018, FCC Part 15 (Class A & B), CAN/CSA C22.2 107.1-1, California Rule 21 Phases II & III, NEC 690.12-2020
