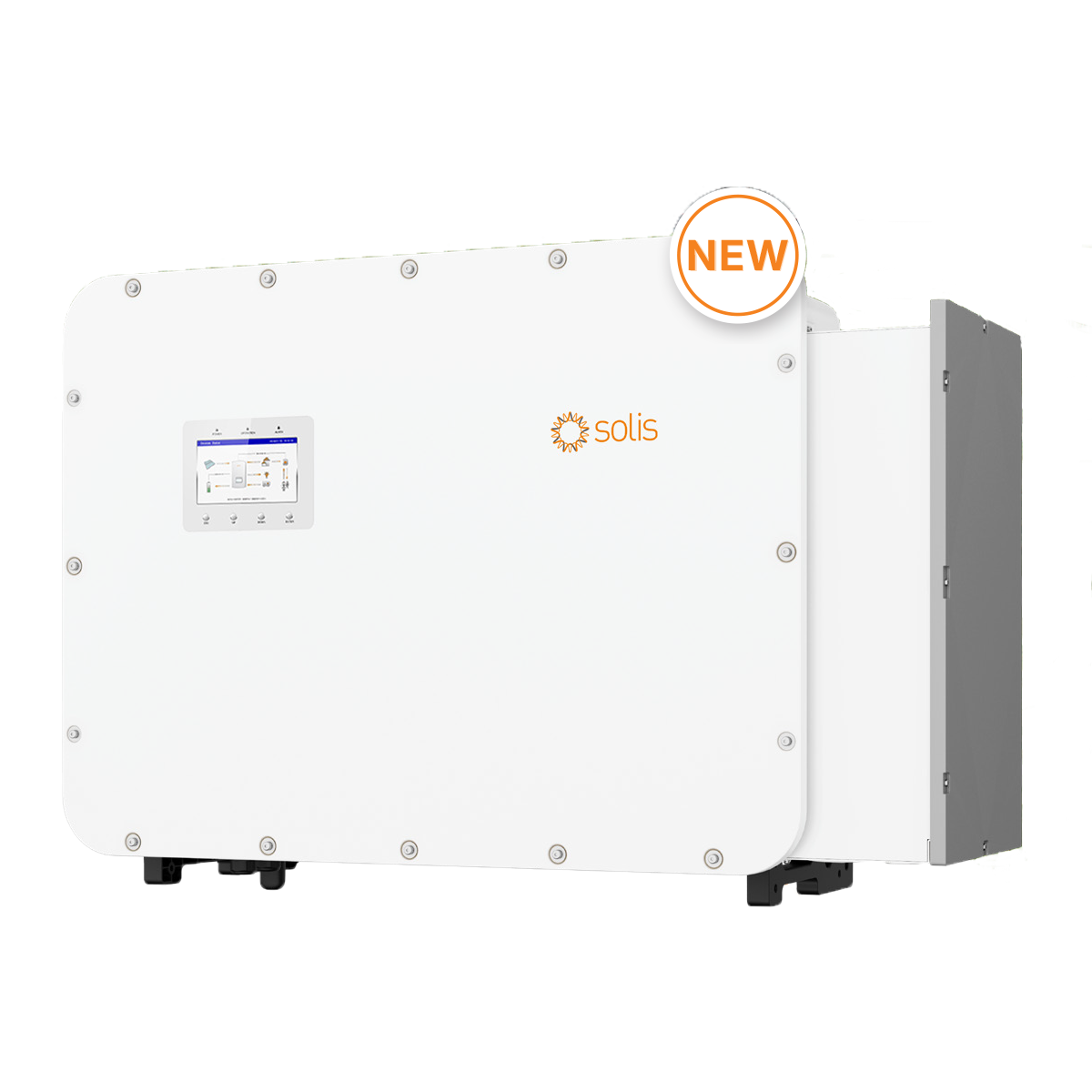

مشخصات فنی اینورتر سهفاز متصل به شبکه سولیس Solis سری S6-GC(75-125)K
| مدلهای تحت پوشش |
| حداکثر ولتاژ ورودی DC |
1100 V
|
| ولتاژ نامی ورودی DC |
600 V / 720 V (بسته به مدل و ولتاژ شبکه)
|
| ولتاژ راهاندازی (Start-up Voltage) |
195 V
|
| محدوده ولتاژ ردیاب MPPT |
180–1000 V
|
| حداکثر جریان ورودی به ازای هر MPPT |
32 A / 40 A / 48 A (بسته به پیکربندی و مدل)
|
| حداکثر جریان اتصال کوتاه (Isc) به ازای هر MPPT |
45 A / 55 A / 64 A
|
| تعداد MPPT / حداکثر رشته ورودی در هر اینورتر |
6 / 12 (مدل 75K/80K) | 8 / 16 (مدل 90K/100K) | 10 / 20 (مدل 110K/125K)
|
| توان نامی خروجی AC |
75 kW / 80 kW / 90 kW / 100 kW / 110 kW / 125 kW
|
| حداکثر توان ظاهری خروجی AC |
82.5 kVA / 88 kVA / 100 kVA / 110 kVA / 121 kVA / 125 kVA
|
| حداکثر توان اکتیو خروجی AC |
82.5 kW / 88 kW / 100 kW / 110 kW / 121 kW / 125 kW
|
| ولتاژ نامی شبکه |
3/N/PE, 220 V / 380 V, 230 V / 400 V, 3/PE, 480 V
|
| فرکانس نامی شبکه |
50 Hz / 60 Hz
|
| جریان نامی خروجی AC |
114.0 A / 121.6 A / 136.8 A / 152.0 A / 167.2 A / 150.4 A
|
| حداکثر جریان خروجی AC |
125.4 A / 133.8 A / 152.0 A / 167.2 A / 183.8 A / 150.4 A
|
| ضریب توان (Power Factor) |
> 0.99 (0.8 leading - 0.8 lagging)
|
| اعوجاج هارمونیکی کل جریان (THDi) |
< 3%
|
| حداکثر راندمان اینورتر |
98.6% ~ 98.9%
|
| راندمان استاندارد اروپایی (EU Efficiency) |
98.2% ~ 98.5%
|
| راندمان ردیاب MPPT |
> 99.9%
|
| حفاظت پلاریته معکوس DC |
دارد (Yes)
|
| حفاظت اتصال کوتاه خروجی AC |
دارد (Yes)
|
| حفاظت اضافهجریان خروجی AC |
دارد (Yes)
|
| حفاظت اضافهولتاژ (Surge Protection) |
DC Type II / AC Type II
|
| پایش مقاومت عایقی زمین |
دارد (Yes)
|
| پایش و مانیتورینگ جریان رشتهها (String monitoring) |
دارد (Yes)
|
| اسکن و عیبیابی آنلاین منحنی I-V |
دارد (Yes)
|
| حفاظت ضد جزیرهای (Anti-islanding protection) |
دارد (Yes)
|
| حفاظت خطای قوس الکتریکی (Integrated AFCI) |
اختیاری (Optional - DC AFCI)
|
| کلید قطع دستی DC (DC Switch) |
دارد (Yes)
|
| سیستم بازیابی اثر پیآیدی در شب (PID Recovery) |
اختیاری (Optional)
|
| ابعاد دستگاه (عرض × ارتفاع × عمق) |
1065 × 567 × 345 mm
|
| وزن خالص |
85 kg ~ 95 kg (بسته به مدل)
|
| توپولوژی مدار |
Transformerless (بدون ترانسفورماتور)
|
| توان مصرفی در حالت آمادهبهکار شبانه |
< 2 W
|
| محدوده دمای کاری محیط |
-30°C تا +60°C
|
| درجه حفاظت محیطی (رتبه نفوذ) |
IP66
|
| سیستم و نوع خنککاری |
Redundant smart redundant fan (خنککاری هوشمند فن مازاد)
|
| حداکثر ارتفاع کاری مجاز از سطح دریا |
4000 m
|
| استانداردهای اتصال به شبکه |
G99, VDE-AR-N 4110 / 4120, EN 50549-1/2, IEC 62116, IEC 61727, IEC 60068, IEC 61683
|
| استانداردهای ایمنی و EMC |
IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4
|
| نوع کانکتور سمت DC |
MC4 connector (یا معادل آن)
|
| نوع ترمینال سمت AC |
OT terminal (max. 300 mm²)
|
| صفحه نمایش و نشانگر |
LED + Bluetooth + APP
|
| درگاههای ارتباطی استاندارد و اختیاری |
RS485, Optional: Wi-Fi, GPRS, PLC, LAN
|
