AC EV Charger THOR 07AS-S/P-V1(Single Phase)
AC EV Charger THOR 07AS-S/P-V1(Single Phase)

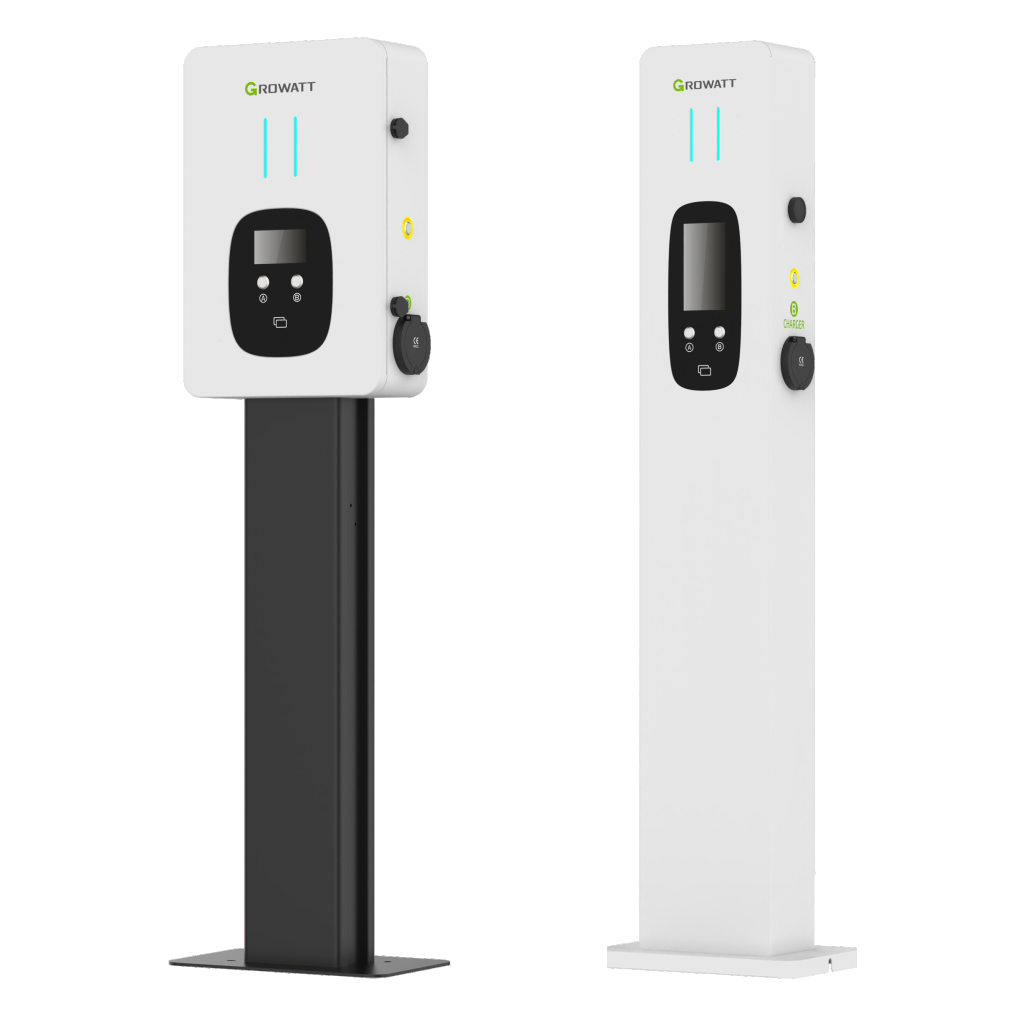

AC EV Charger THOR 07AD-SE/PE/SEW/PEW-V1(Single Phase)

۱. قابلیت PV Linkage:

یکی از مهم‌ترین ویژگی‌های این شارژر، امکان سینک شدن با سیستم خورشیدی است. این یعنی می‌تواند خودرو را دقیقاً با “توان مازاد” تولیدی پنل‌ها شارژ کند تا هزینه‌ی برق به صفر برسد.

۲. حفاظت پیشرفته RDC:

وجود حفاظت 6mA DC fault بسیار حیاتی است. طبق استانداردهای جدید، چون باتری خودرو DC است، اگر نشتی به سمت شارژر رخ دهد، کلیدهای مینیاتوری معمولی (Type AC یا A) عمل نمی‌کنند. این دستگاه با سنسور داخلی این نشتی را شناسایی و قطع می‌کند.

۳. پشتیبانی از OCPP 1.6:

این پروتکل اجازه می‌دهد شارژر به پلتفرم‌های مدیریت مرکزی (نرم‌افزارهای مانیتورینگ ایستگاه‌های شارژ) متصل شود که برای مجتمع‌های مسکونی یا تجاری جهت مانیتورینگ مصرف هر واحد عالی است.

۴. نصب دوگانه:

طراحی بدنه به گونه‌ای است که هم قابلیت نصب روی دیوار (Wall-mount) و هم روی پایه زمینی (Floor-mount) را دارد، که در ابعاد ذکر شده (ارتفاع ۱۶۴۰ میلی‌متر با پایه) لحاظ شده است.

مقایسه
افزودن به علاقه مندی
دسته: ,
توضیحات
THOR EV Charger Datasheet
مشخصات فنی شارژر خودروی برقی سری THOR (7kW AC)
مدل دستگاه THOR 07AD-PE/PEW THOR 07AD-SE/PEW
ورودی و خروجی (Input & Output)
ولتاژ ورودی / خروجی 230V AC (تک‌فاز)
فرکانس ورودی 50/60 Hz
حداکثر توان خروجی 7 kW
حداکثر جریان خروجی 32 A
نوع رابط شارژ IEC 62196-2, Type 2
نوع اتصال Dual Plugs (دارای کابل) Dual Sockets (بدون کابل)
طول کابل 5 متر -
حفاظت‌ها (Protection)
حفاظت ولتاژ Over/Under Voltage Protection (دارد)
حفاظت بار و اتصال کوتاه Overload / Short Circuit Protection (دارد)
نشتی جریان (Earth Leakage) Type A + 6mA DC fault current protection
سایر حفاظت‌ها Over-temp / Lightning Protection (دارد)
عملکرد و متعلقات (Function & Accessory)
ارتباطات Ethernet / WIFI (دارد) - 4G (اختیاری)
فعال‌سازی شارژ APP / Plug & Charge / RFID
پروتکل ارتباطی OCPP 1.6
مودهای کاری Fast / PV Linkage / Off-peak / Load balancing
نشانگر وضعیت LED Indicator & Emergency Stop Button
مشخصات عمومی (General)
درجه حفاظت / خنک‌سازی IP65 / Natural Cooling (همرفت طبیعی)
دمای محیطی عملکرد -25°C تا +50°C
ابعاد (W/H/D) 420 / 1640 / 270 mm
وزن خالص 19.5 kg 17 kg
استانداردها CE, UKCA
شارژر هوشمند سری THOR با قابلیت اتصال به سیستم‌های خورشیدی (PV Linkage) و مدیریت هوشمند بار
دانلود کاتالوگ
