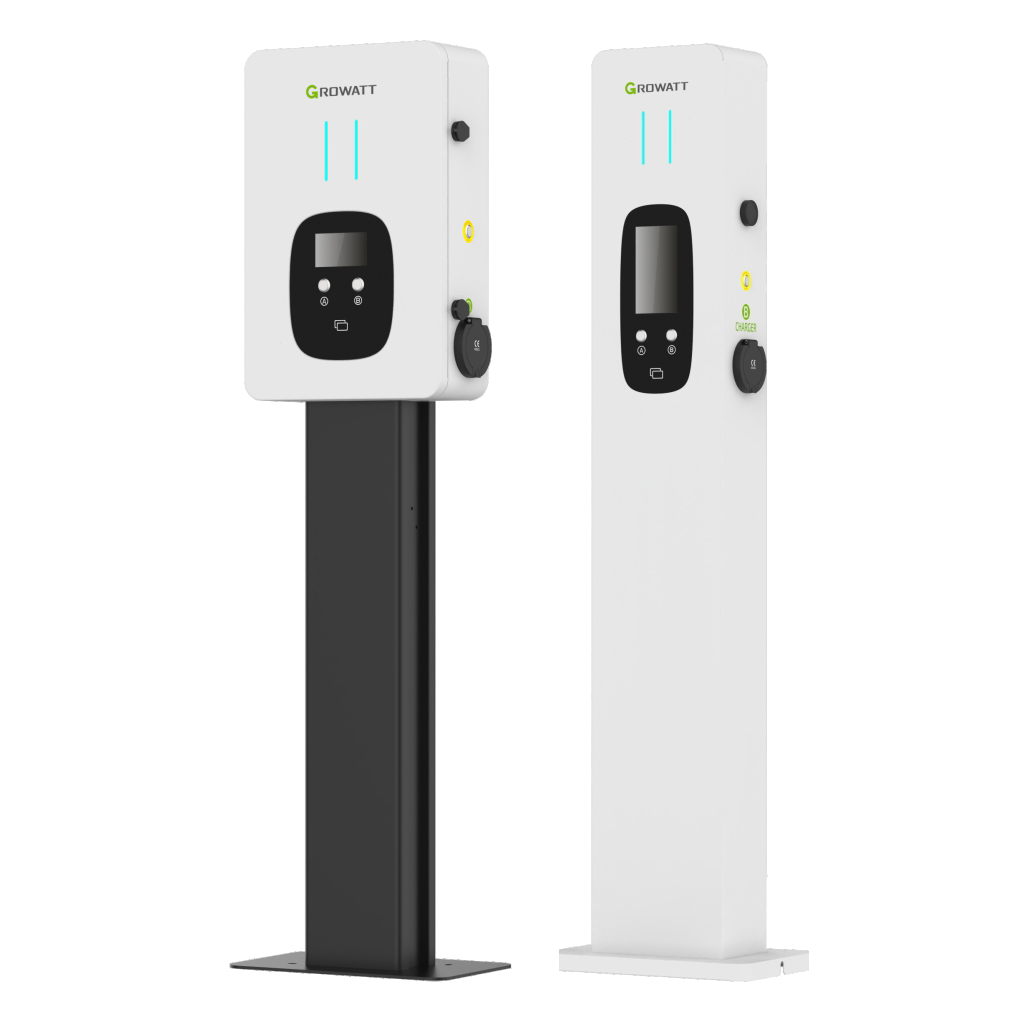

THOR 11 22AD SESEWPEPEW UK Version Datasheet 202308

AC EV Charger THOR 11AD-SE/PE/SEW/PEW-V1 THOR 22AD-SE/PE/SEW/PEW-V1 (Three Phase)

۱. سرعت شارژ بسیار بالا:

مدل 22kW می‌تواند به طور متوسط در هر ساعت حدود ۱۰۰ تا ۱۲۰ کیلومتر پیمایش به خودرو اضافه کند (بسته به شارژر داخلی خودرو)، که برای اماکن تجاری و عمومی بسیار ایده‌آل است.

۲. مدیریت هوشمند سه فاز:

این دستگاه‌ها دارای قابلیت Load Balancing هستند. این ویژگی در مدل‌های سه فاز بسیار حیاتی است تا از نامتعادلی فازها در شبکه ساختمان جلوگیری کرده و جریان را بر اساس ظرفیت لحظه‌ای شبکه تنظیم کند.

۳. نمایشگر LCD:

برخلاف مدل‌های تک‌فاز پایه، این سری دارای LCD داخلی است که اطلاعات لحظه‌ای شارژ (توان، جریان، زمان و انرژی مصرفی) را به کاربر نمایش می‌دهد.

۴. یکپارچگی با انرژی خورشیدی (PV Linkage):

مانند نسخه‌های قبلی، این شارژرها نیز می‌توانند با اینورترهای هوشمند سینک شده و فرآیند شارژ را دقیقاً با توان تولیدی پنل‌ها هماهنگ کنند تا هزینه‌ی برق به حداقل برسد.

مقایسه

افزودن به علاقه مندی

دسته: AC EV Charger, EV Charger

توضیحات

THOR 11kW & 22kW EV Charger Datasheet

مدل دستگاه	THOR 11AD-SE/SEW	THOR 11AD-PE/PEW	THOR 22AD-SE/SEW	THOR 22AD-PE/PEW
ورودی و خروجی (Input & Output)
ولتاژ ورودی / خروجی	400V AC (سه فاز)
حداکثر توان خروجی	11 kW		22 kW
حداکثر جریان خروجی	16 A		32 A
رابط شارژ / طول کابل	Socket / -	Plug / 5m	Socket / -	Plug / 5m
حفاظت‌ها (Protection)
ایمنی ولتاژ و بار	Over/Under Voltage, Overload, Short Circuit (دارد)
نشتی جریان (RCD)	Type A + 6mA DC fault current protection
سایر حفاظت‌ها	Over-temp / Lightning Protection (دارد)
عملکرد و متعلقات (Function & Accessory)
ارتباطات و مانیتورینگ	Ethernet / WIFI / 4G (Opt) / LCD Display (دارد)
فعال‌سازی و پروتکل	APP / Plug & Charge / RFID \| OCPP 1.6
مودهای هوشمند	Fast / PV Linkage / Off-peak / Load balancing
نصب	نصب روی زمین (Floor) / نصب دیواری (Wall mount)
مشخصات عمومی (General)
درجه حفاظت / خنک‌سازی	IP65 / Natural Cooling (همرفت طبیعی)
ابعاد (W/H/D)	420 / 1640 / 270 mm
وزن خالص	17 kg	19.5 kg	17 kg	17 kg
استانداردها	CE, UKCA

دانلود کاتالوگ
