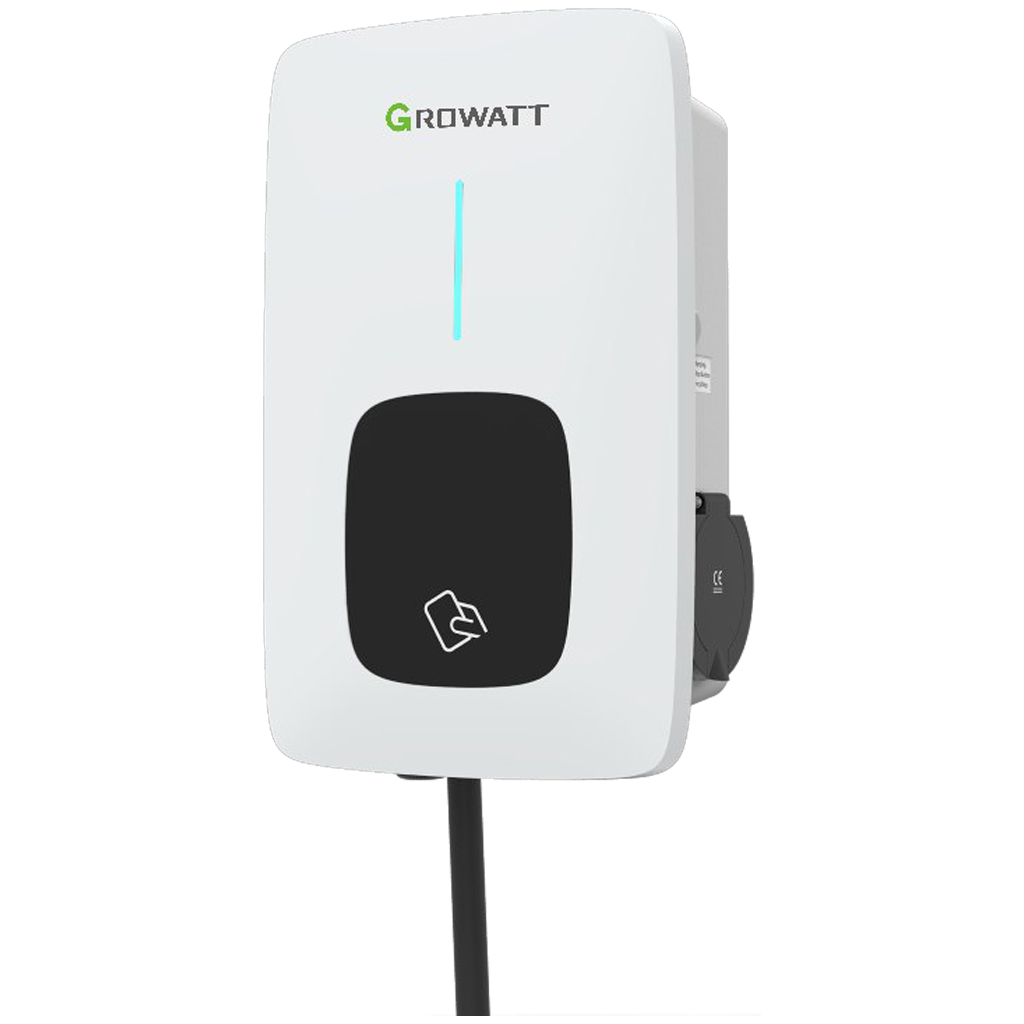

AC EV Charger THOR 07AS-S/P-V1(Single Phase)

ابعاد و طراحی: مدل 07AS نسخه بسیار جمع‌وجورتر (Compact) است. ارتفاع این مدل تنها ۳۸ سانتی‌متر است، در حالی که مدل قبلی (07AD) با پایه ارتفاعی حدود ۱۶۴ سانتی‌متر داشت.
وزن: وزن این مدل به شدت کاهش یافته (۳.۵ تا ۵ کیلوگرم در برابر ۱۷ تا ۱۹ کیلوگرم)، که آن را برای نصب روی دیوارهای پیش‌ساخته یا کناف‌های تقویت‌شده بسیار مناسب می‌کند.
تکنولوژی حفاظتی: در این مدل به طور دقیق به AC 30mA + DC 6mA اشاره شده که بالاترین سطح ایمنی برای شارژرهای خانگی است و نیاز به نصب کلید نشت جریان گران‌قیمت Type B در تابلوی برق را مرتفع می‌کند.
استانداردها: لیست کامل‌تری از استانداردهای اروپایی شامل EN 61851-1/22 و EN 61000 در این دیتاشیت ذکر شده که نشان‌دهنده تطبیق‌پذیری بالای الکترومغناطیسی (EMC) دستگاه است.

مقایسه

افزودن به علاقه مندی

دسته: AC EV Charger, EV Charger

توضیحات

THOR 07AS EV Charger Datasheet

مدل دستگاه	THOR 07AS-P-V1 (Plug)	THOR 07AS-S-V1 (Socket)
ورودی و خروجی (Input & Output)
ولتاژ ورودی / خروجی	230V AC (تک‌فاز)
فرکانس ورودی	50/60 Hz
حداکثر توان خروجی	7 kW
حداکثر جریان خروجی	32 A
نوع رابط شارژ	IEC 62196-2, Type 2
نوع اتصال	Plug (دارای کابل)	Socket (بدون کابل)
طول کابل	5 متر	-
حفاظت‌ها (Protection)
حفاظت‌های ولتاژ و بار	Over/Under Voltage, Overload, Short Circuit (دارد)
نشتی جریان (Earth Leakage)	AC 30mA + DC 6mA (حفاظت کامل)
حفاظت دمایی و صاعقه	Over-temp / Lightning Protection (دارد)
عملکرد و متعلقات (Function & Accessory)
ارتباطات	Ethernet / WIFI (دارد) - 4G (اختیاری)
فعال‌سازی شارژ	APP / Plug & Charge / RFID
مودهای هوشمند	Fast / PV Linkage / Off-peak / Load balancing
پروتکل / کنتور	OCPP 1.6 / MID Meter (Optional)
نصب	نصب دیواری (Wall-mount) / پایه زمینی (Opt)
مشخصات عمومی (General)
درجه حفاظت / خنک‌سازی	IP65 / Natural Cooling
دمای عملکرد	-25°C تا +50°C
ابعاد (W/H/D)	240 / 380 / 164 mm (بسیار فشرده)
وزن خالص	3.5 kg	5 kg
استانداردها	CE (LVD&EMC), EN 61851, IEC 62196
